Impedancia Característica de una Línea de Transmisión Paralela
La impedancia característica (Z0) de una línea de transmisión paralela depende de la distancia entre conductores, el diámetro de los conductores y la permitividad relativa del medio dieléctrico.
|
Fórmula de cálculo:
Z0 = 120 / √εr · ln(D / d)
Fórmulas derivadas:
D = d · e^(Z0 · √εr / 120)
|

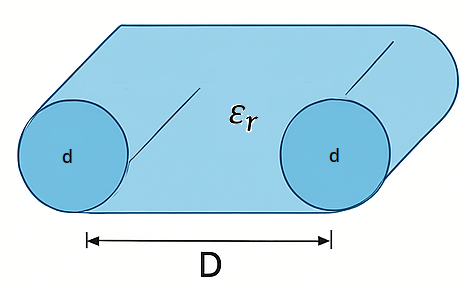

D: Representa la separación entre conductores.
d: Indica el diámetro del conductor.
εr: La permitividad del dieléctrico.
Z0: Impedancia característica en ohmios.
|
Ejemplo de cálculo:
Para una línea con una distancia entre conductores D = 5mm, un diámetro d = 1mm y una permitividad relativa de εr = 2.1, se calcula:
Solución:
Z0 = 120 / √2.1 · ln(5 / 1)
Resultado: Z0 ≈ 183 Ω
