Fuerza Electromotriz de Separación

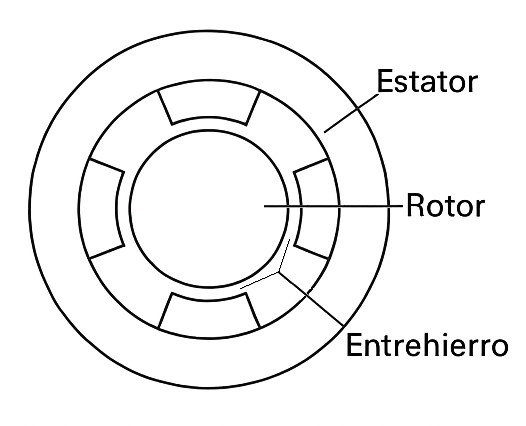

La fuerza electromotriz secundaria inducida (E2s) se calcula considerando la relación entre el flujo magnético y los factores de embobinado y frecuencia.
Cuando todas las espiras estan conectadas en serie su número de espiras efectiva es igual al número total de espiras de la fase.
Sin embargo , si las espiras de una fase se conectan formando varias ramas en paralelo, el numero de espiras es igual al numero de espiras de una rama
Fórmula de cálculo:
E2s = 4,44 · ξb1 · f2 · N2 · фM
Fórmula derivada:
dE2s/dt = 4,44 · ξb1 · N2 · dфM/dt
|
E2s = Fuerza electromotriz de rotación
фM = Flujo magnético por polo
N2 = Número de espiras efectivas/fase
ξb1 = Factor de embobinado
f2 = Frecuencia
dфM/dt = Variación temporal del flujo magnético
|
Ejemplo de cálculo:
Si ξb1 = 0,85, f2 = 50 Hz, N2 = 300 y фM = 0,002 Wb, entonces:
E2s = 4,44 · 0,85 · 50 · 300 · 0,002 = 113,22 V
Solución :
La fuerza electromotriz generada en el sistema es de 113,22 V.
